法兰螺栓孔直径d0 位置度公差Φt 11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0 < 2.6 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。 墙式闸门与墙面接合的门框表面，应保持平整。 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。 导轨导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。 导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。 密封座 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 密封座的板厚，应符合表2规定。 吊耳或吊块螺母 门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在 工作水头启闭时，其拉伸、压缩和剪切强度和系数不小于5。
注意事项： 铸铁闸门必须整体安装，闸框与闸门不能折开，闸门的出水口必须与预留的出水口一致，并采用以上介绍的安装方式固定后。再把闸框与闸门的固定螺丝拆开，小编再次强调，必须安装完毕后再把闸门和闸框的固定螺丝及小压条拆开。如果没有安装好就拆，后果自行负责。 建议客户谨慎安装，如有不会可以咨询本厂工程师。@

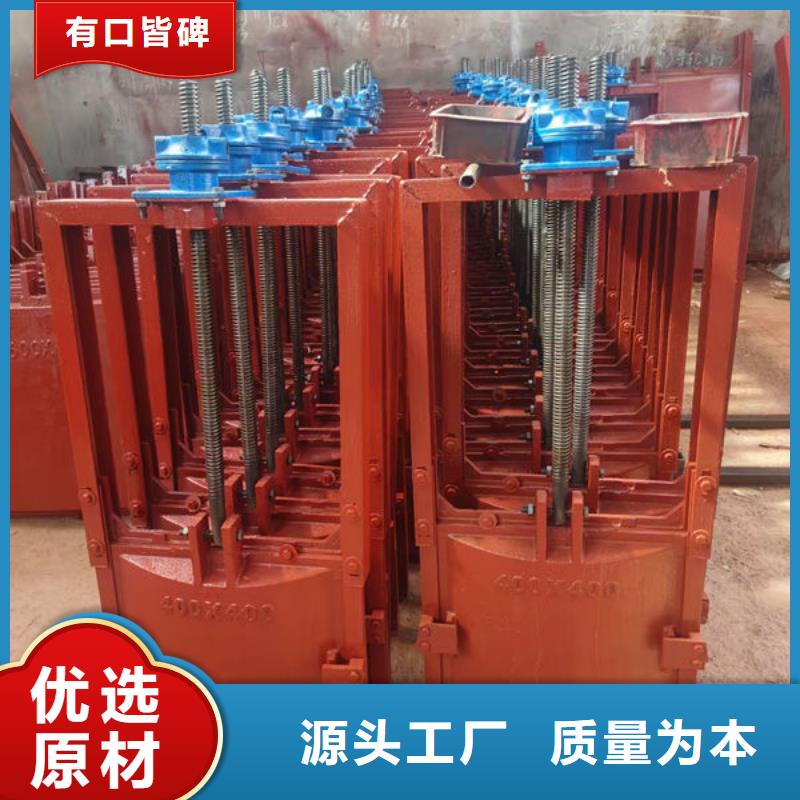

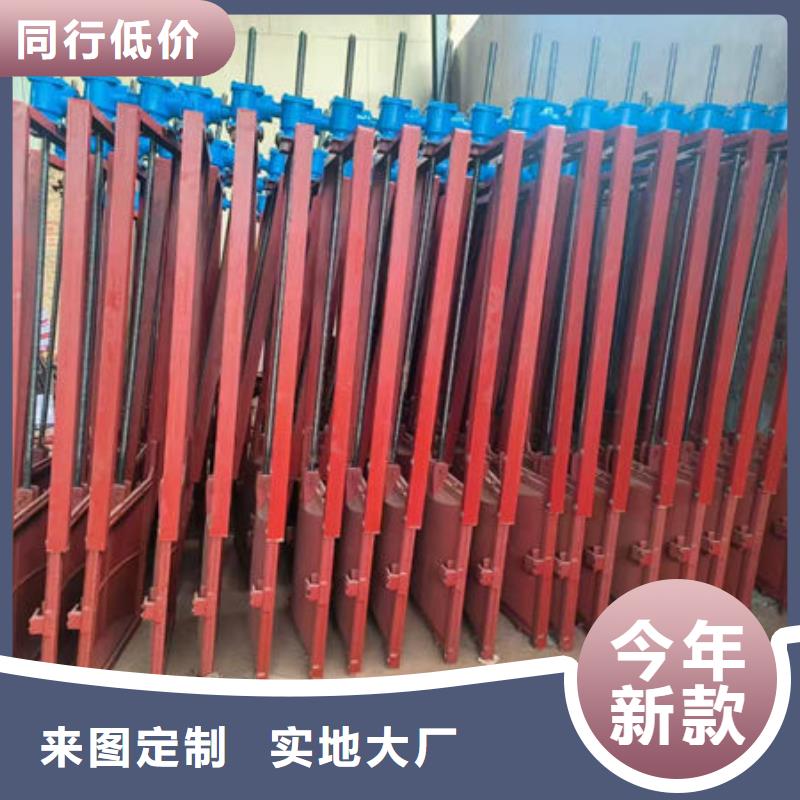

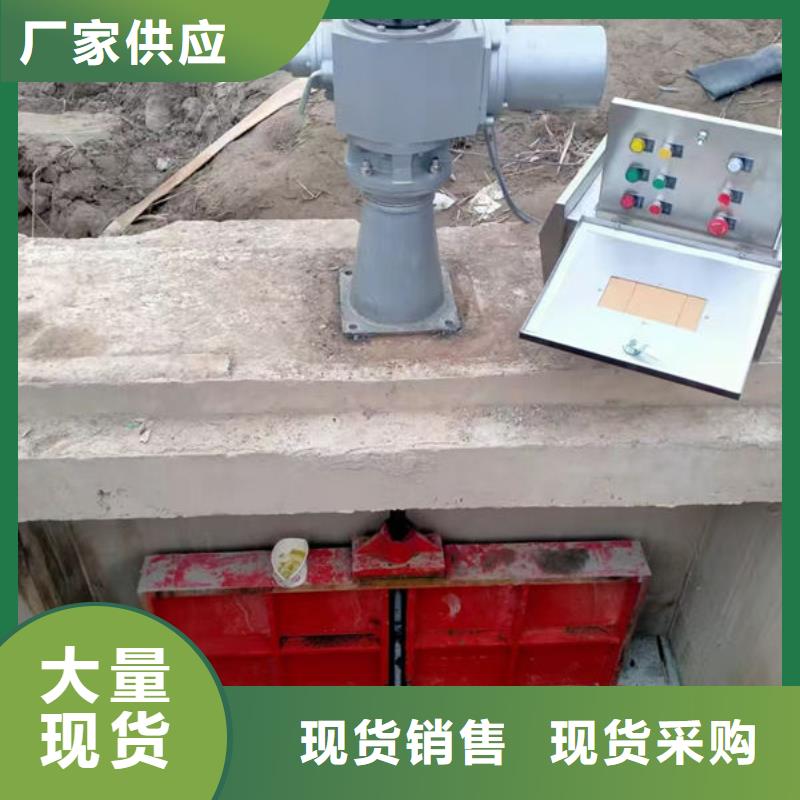

一、总体结构及安装方式 1、 本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为： 单向升杆式方、圆闸门(型号：SFZ、SYZ)； 单向暗杆式方、圆闸门(型号：AFZ、AYZ)； 双向升杆式方、圆闸门(型号：SSFZ、SSYZ)； 启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两 用式（型号：QDA）及双吊点式（型号：QDS、QSS） a) 靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安 装，土建预留孔比闸门口径大100mm。 b) 附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口 径相同。
靠壁式 附壁式
法兰式 下开式 c) 法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密 封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，PN0.25MPa。 d) 平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。 e) 下开式：适用于上开时无空间的场合，只适用于单向闸门安装。 f) 自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。
随着当前市场经济的不断发展，耀禹水利机械厂(港口区分公司)所有员工将以以更加完善的【底轴液压闸门】产品和服务竭诚与国内外客商广泛合作。与时俱进，不断提高【底轴液压闸门】产品质量，积j i开拓新产品，努力客户满意度。
